下記商品以外にも取り扱いがございます。
また様々なご要望にもお応え出来るように製造も行えます。お気軽にお問い合わせください。
タイヤバルブ 付属パーツ(バルブ ワッシャー)

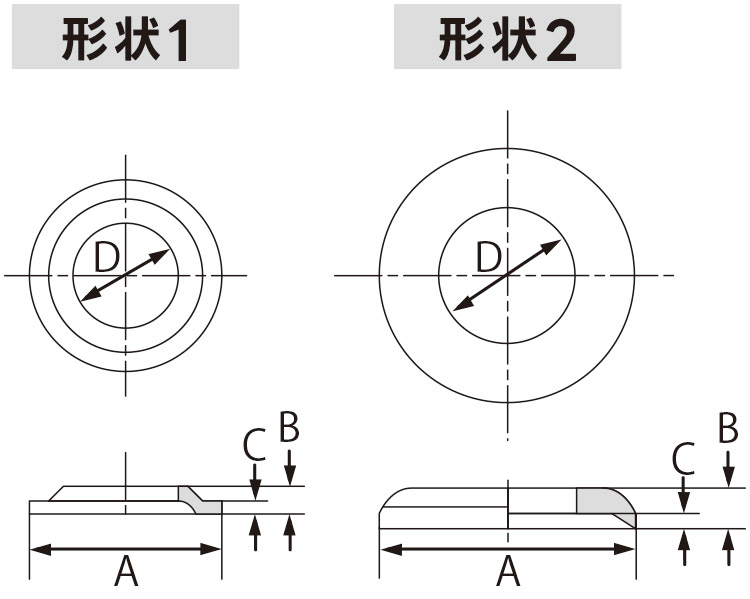

バルブ ワッシャー(形状1)
- 外径
- 厚み
- 座面外径 厚み(形状1)
- 凹部(形状2)
- 内径
| 品番 | 製品画像 | サイズ | A(mm) | B(mm) | C(mm) | D(mm) |
|---|---|---|---|---|---|---|

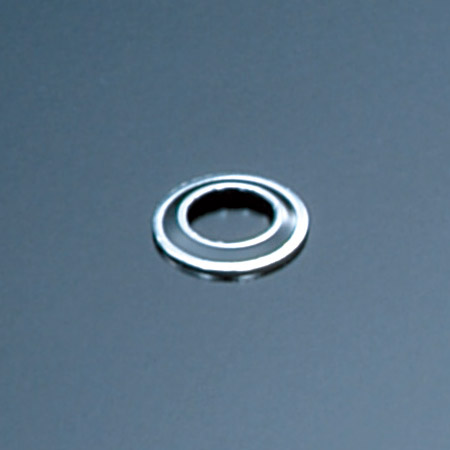

| DW1 |  |
14×8.5×2.5 | 14 | 2.5 | 1 | 8.5(TV8用) |

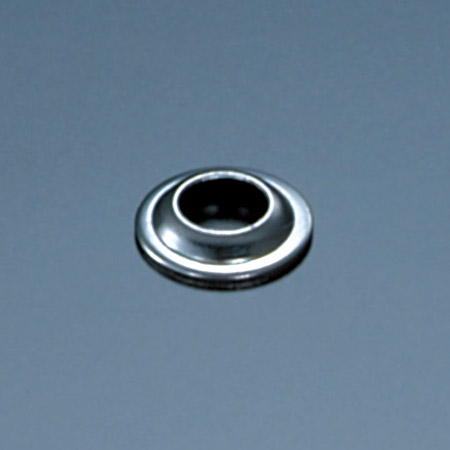

| DW2 |  |
16×8.5×2.5 | 16 | 2.5 | 1 | 8.5(TV8用) |

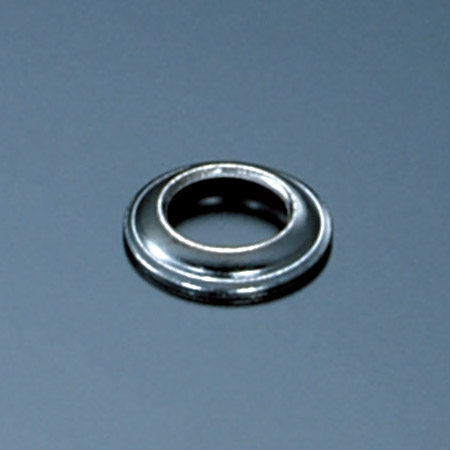

| DW3 |  |
18×10.5×2.5 | 18 | 2.5 | 1 | 10.5(TV10用) |

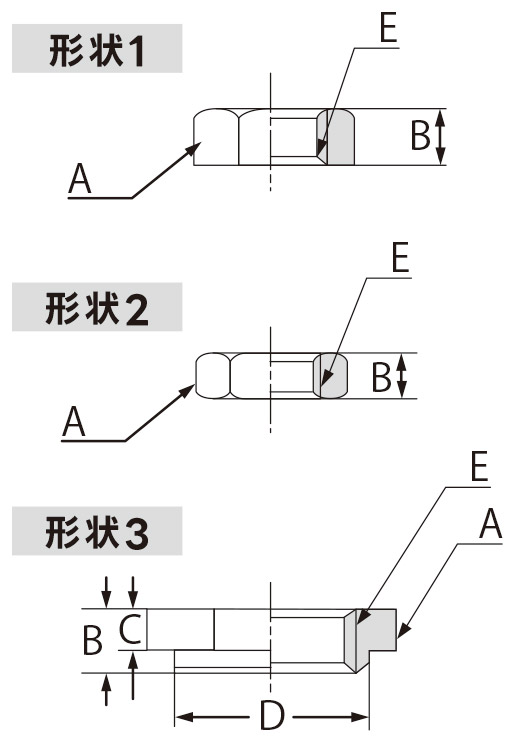

バルブ ワッシャー(形状2)
- 六角部 対辺
- 全長
- 六角部 厚み
- 軸部
- ねじ部 ピッチ
| バルブナット(形状1) | |||||
| 品番 | 製品画像 | サイズ | A(mm) | B(mm) | E |
|---|---|---|---|---|---|

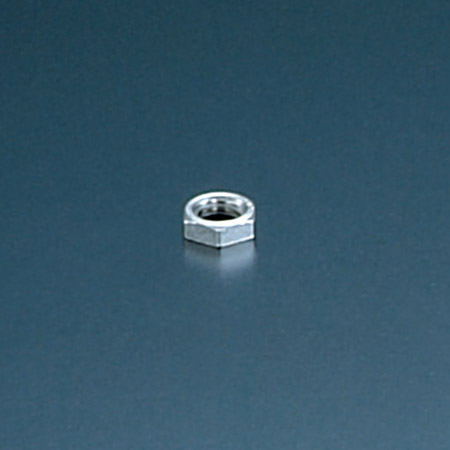

| DN1 |  |
8×2.5 | 8 | 2.5 | M6-P1.0 |

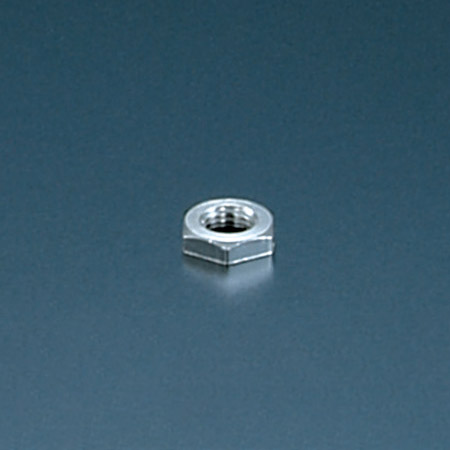

| DN2 |  |
10×2.5 | 10 | 2.5 | M6-P0.75 |

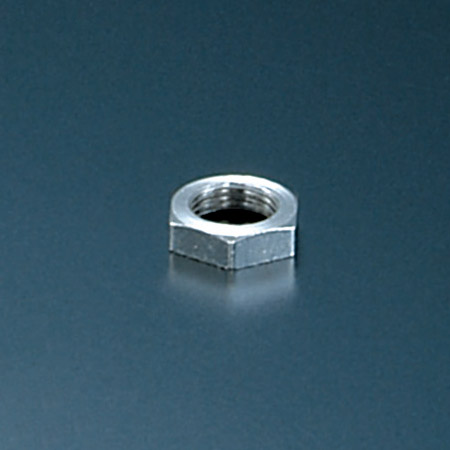

| DN3 |  |
14×4 | 14 | 4 | TV10 |
| バルブナット(形状2) | |||||
| 品番 | 製品画像 | サイズ | A(mm) | B(mm) | E |
|---|---|---|---|---|---|

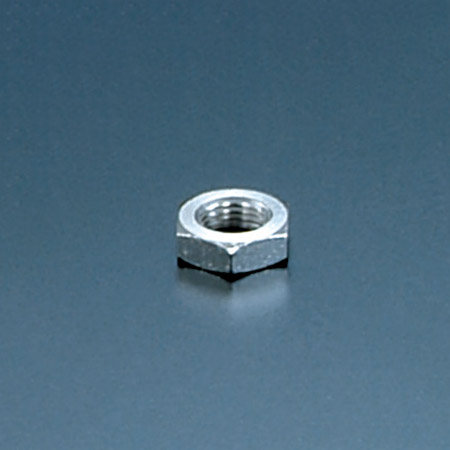

| DN11 |  |
12×4 | 12 | 4 | TV8 |

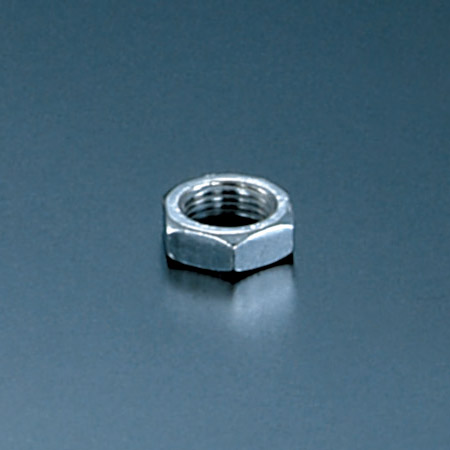

| DN12 |  |
14×5 | 14 | 5 | TV10 |
| バルブナット(形状3) | |||||||
| 品番 | 製品画像 | サイズ | A(mm) | B(mm) | C(mm) | D(mm) | E |
|---|---|---|---|---|---|---|---|

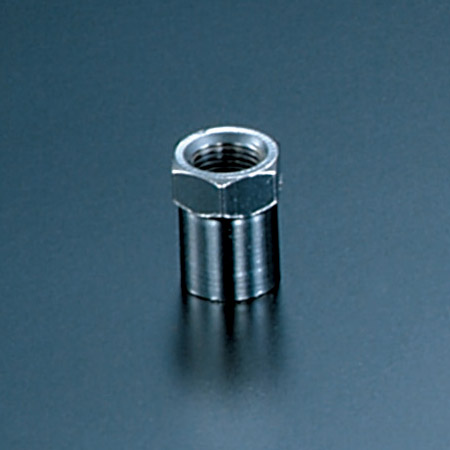

| DN21 |  |
11×15 | 11 | 15 | 5 | 10.5 | TV8 |
| DN22 |  |
11×19 | 11 | 19 | 5 | 10.5 | TV8 |

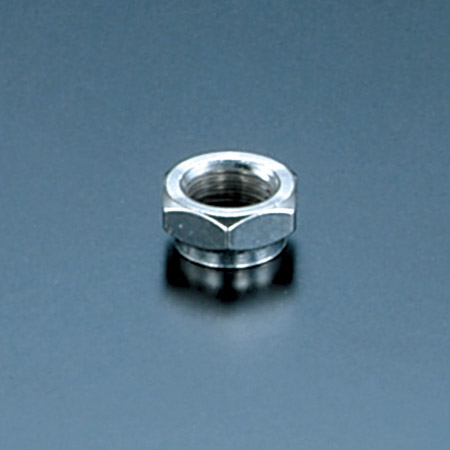

| DN23 |  |
14×7 | 14 | 7 | 5 | 12 | TV10 |

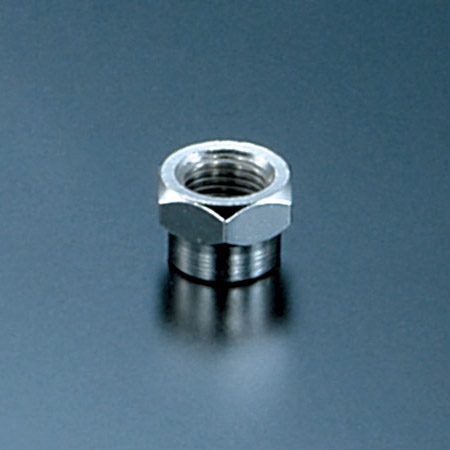

| DN24 |  |
14×10 | 14 | 10 | 5 | 12 | TV10 |

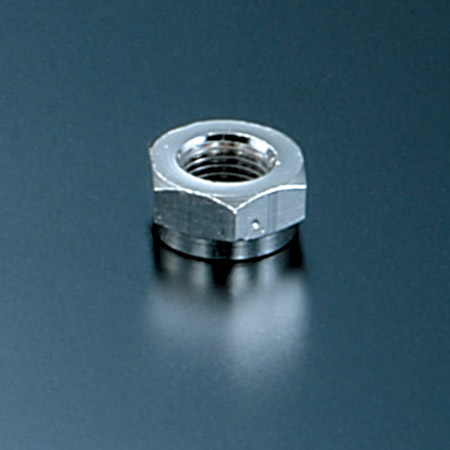

| DN25 |  |
16×8 | 16 | 8 | 5 | 15.5 | TV10 |
